Quick-Lock DRUCKLEITUNG LinerEnd (LD+HD)
Das System zur Anbindung von Schlauchlinern in Druckrohrleitungen
Anwendungsbereich: Druckrohrleitungen
- Lineranbindung

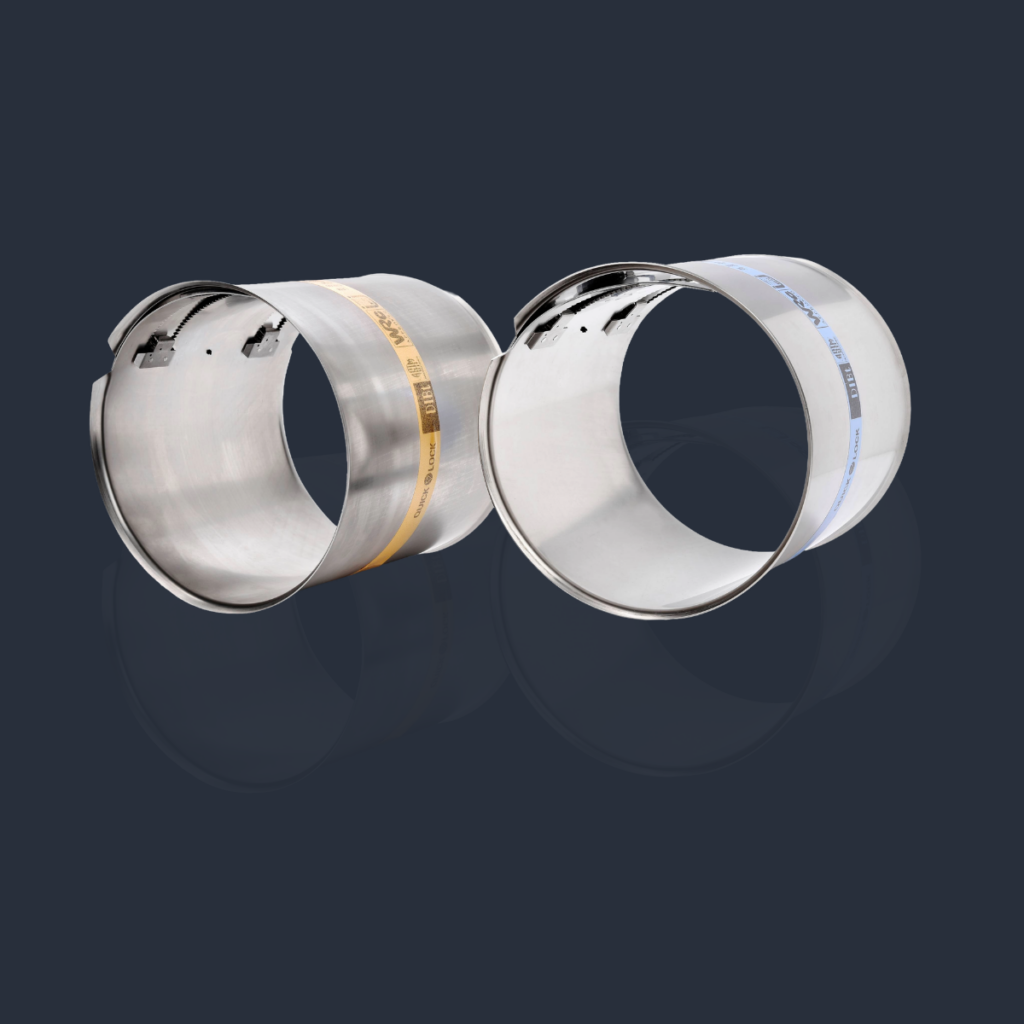

Die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (LD+HD) wurde zur Anbindung von Schlauchlinern in den Nennweiten DN 150 – DN 800 und für Innendrücke von -0.9 bar bis +50 bar konzipiert. LD dient als Abkürzung für „low duty“ und HD für „heavy duty“.
Systembeschreibung Quick-Lock DRUCKLEITUNG LinerEnd (LD+HD)
Die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (LD+HD) dient zur Lineranbindung in Druckrohrleitungen mit Rohrnennweiten von DN 150 bis DN 600. Die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (LD) wurde zur Sanierung von Druckrohrleitungen mit seltenen Druckstößen und geringerer Intensität entwickelt.
Sie ist für statische Innendrücke von -0.9 bar bis +50 bar und für dynamische Innendrücke von -0,4 bar bis +3 bar geeignet.
Um intensiven Druckstößen bei großer Intensität dauerhaft standzuhalten, wurde die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (HD) entwickelt. Über 2 Millionen Drucklastwechsel von -0.9 bar bis +50 bar konnte die Manschette durch den Einsatz eines verfeinerten Sperrmechanismus, einer dickeren Blechstärke und einer besonderen Legierung standhalten. Der zulässige dynamische Druck beläuft sich auf -0,9 bar bis +10 bar.
Dies stellt in der Manschettentechnologie einen bisher nie erreichten Meilenstein dar.
Beim Einsatz der Quick-Lock LinerEnd Manschetten in Druckrohrleitungen kann die Druckbeständigkeit nur in Verbindung mit der Verwendung eines Protektorbleches garantiert werden.
Durch die Verwendung des Protektorbleches wird das Ausweichen der Dichtung in Fehlstellen der Rohrwandung oder Spalten verhindert. Eine Beschädigung der Dichtung wird damit vermieden.
Funktionsprinzip
- Die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (LD+HD) wurde speziell für die Anbindung von Schlauchlinern in Druckrohrleitungen konstruiert.
- Für Innendrücke von -0.9 bar bis +50 bar.
- Die Quick-Lock DRUCKLEITUNG LinerEnd Manschette (LD) wurde entwickelt, um Anbindungen in Druckrohrleitungen mit seltenen Druckstößen bei geringerer Intensität zu sanieren.
- Um intensiven Druckstößen bei großer Intensität dauerhaft standzuhalten, wurde die Quick-Lock DRUCKLEITUNG LinerEnd (HD) entwickelt.
- Die Quick-Lock DRUCKROHR LinerEnd gibt es ebenfalls als STANDARD Manschette (LD+HD).
Versetzung
- Kamera- oder Robotersystem
- Kompressor
- Quick-Lock Versetzpacker
Systemvorteile
- rein mechanische Verspannung
- anwenderfreundlich
- keine Bauchemie
- hohe Lebensdauer
- verfeinerter Sperrmechanismus
- besondere Legierung
Einsatzbereich
- Abwasserrohre
- Trinkwasserleitungen
- Meerwasserleitungen
- Industriebereiche
- Druckrohrleitungen
- Fernwärmeleitungen
- Pipelines
Spezifikationen
Materialien
Die Materialien 1.4404 / 1.4539 Edelstahl und die Silikon-Dichtung werden für den Trinkwasserbereich, den Meerwasserbereich, für Abwasserdruckrohre,die Sanierung im Industriebereich und für die Abdichtung von Bohrlöchern oder Fernwärmeleitungen eingesetzt.
Die Edelstahl Materialgüte 1.4404 / 1.4539 ist nahezu unbegrenzt haltbar.
Für die Sanierung im Meerwasserbereich werden die Materialien 1.4539 Edelstahl verwendet.
Lieferprogramm
Sie erhalten die Quick-Lock DRUCKROHR LinerEnd Manschette (LD+HD) in zwei Konfigurationen:
- Variante 1: Baulänge 250 mm, Durchmesser DN 150-400, LD + HD= Innenrohrdruck von -0.9 bar bis +50 bar
- Variante 2: Baulänge 300 mm, Durchmesser DN 450-800, LD + HD= Innenrohrdruck von -0.9 bar bis +50 bar
Alle Informationen (Datenblätter, Handbücher und Zulassungen) zum kompletten Quick-Lock System von UHRIG sowie sämtliche Bestellformulare finden Sie unter: Downloads
Qualität und Nachweise
Bei Fragen zu unseren Produkten stehen wir Ihnen jederzeit zur Verfügung.
