QUICK-LOCK STANDARD

Quick-Lock, das revolutionäre Manschettensystem

Das Quick-Lock System revolutioniert die Kanalsanierung.

Anwendungsbereich: Der Anwendungsbereich für die Quick-Lock Manschette ist vielfältig. Ob horizontal oder vertikal, über oder unter dem Wasserspiegel. Quick-Lock kann auf Grund der hohen Qualität und Beständigkeit der eingesetzten Materialien neben der Kanalsanierung auch im Trinkwasserbereich, im Bereich von Meerwasser oder für Industrieanwendungen eingesetzt werden.

Systembeschreibung Quick-Lock Manschette

Das Quick-Lock System von UHRIG ist mehr als nur ein Reparaturverfahren. Das patentierte Quick-Lock-System auf Kompressionsbasis und den langlebigen Materialien 1.4404 Edelstahl und EPDM hat sich seit vielen Jahren in der Rohrinnensanierung bewährt.

Neben der klassischen Anwendung als Reparaturverfahren in der Kanalsanierung wird das System Quick-Lock auch zur Anbindung von Schlauchlinersystemen, zur Brunnensanierung und von begehbaren Kanälen eingesetzt.

Funktionsprinzip

▶ Das Quick-Lock System dichtet und stabilisiert das Schadensbild rein mechanisch, ohne Bauchemie und unabhängig vom Rohrmaterial ab.
▶ Durch den patentierten Quick-Lock Verschluss wird eine sichere Kompression der EPDM-Dichtung gewährleistet.
▶ Die Manschette bleibt nach der Sanierung elastisch gelagert und nimmt Bewegungen der Rohrleitungen auf.
▶ Bei längeren Schadensbildern werden die Quick-Lock Manschetten hintereinander in Serie gesetzt.

Anwendungsbereich

Der Anwendungsbereich für die Quick-Lock Manschette ist vielfältig. Auf Grund der hohen Qualität und Beständigkeit der eingesetzten Materialien, kann sie neben der Kanalsanierung auch im Trinkwasserbereich, im Bereich von Meerwasser oder für Industrieanwendungen eingesetzt werden.

Geschlossene Kanalsanierung

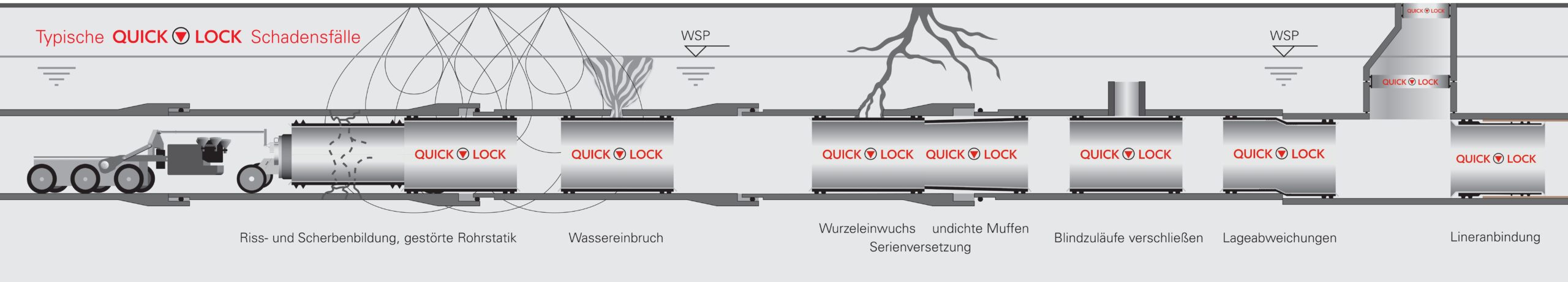

Das Quick-Lock System kann bei vielen Schadensbildern erfolgreich eingesetzt werden:

Ist das Schadensbild länger als der Abdichtungsbereich einer einzelnen Manschette, können die Quick-Lock Manschetten endlos lang aneinander gereiht werden. Die überlappende Gummidichtung sorgt für eine sichere Abdichtung.

Industrieanwendung

Die verwendeten Materialien der Quick-Lock Manschette, 1.4404 Edelstahl und EPDM verfügen über eine hohe Korrosions- und Hitzebeständigkeit. Daraus ergibt sich eine Vielzahl von Anwendungsmöglichkeiten im Bereich industrieller Leitungssysteme.

Der verwendete Edelstahl ist auch bei hohen Schadstoffkonzentrationen von Säuren und Laugen bedingt einsetzbar. EPDM ist bei Temperaturen bis 120 Grad einsetzbar und widersteht hohen Konzentrationen von Säuren und Laugen.

Vor dem Einsatz von Quick-Lock im industriellen Bereich ist die Beständigkeit des 1.4404 Edelstahls und der EPDM-Dichtung anhand einer Abwasseranalyse zu prüfen.

Mobile Anwendung

Ist eine Baustelle mit dem Sanierungs-LKW nicht erreichbar, wie z.B. auf Deponien, bei Gleisentwässerungsanlagen oder Tunnelentwässerungen, so kann Quick-Lock auf Grund des transportablen Equipments mobil eingesetzt werden.

Drainagebereich

Quick-Lock Manschetten können in gelochter Ausführung zum Einsatz in Brunnen, Horizontalbrunnen und Sickerrohren produziert werden. Auch die Sickerfähigkeit des Rohrsystems bleibt erhalten und die Statik wird wieder hergestellt.

Vorabdichtung und Vorstabilisierung

Bei extremer Infiltration oder einer statischen Stabilisierung kann Quick-Lock als Vorabdichtung vor Schlauchlining-Maßnahmen eingesetzt werden. Die gesetzte Quick-Lock Manschette ist unter dem Schlauchliner kaum erkennbar.

Druckrohrleitungen

Das Quick-Lock-System kann in Druckrohrleitungen mit einem Innendruck von bis zu 25 bar eingesetzt werden.

Spezifikationen

Materialien

Die verwendeten Materialien Edelstahl und EPDM-Gummi haben sich seit Jahrzehnten im Rohrleitungsbau bewährt. Die verwendete Edelstahl Materialgüte 1.4404 (316L) ist im Abwasser nahezu unbegrenzt haltbar.

Die Gummidichtung aus EPDM entspricht dem aktuellen Stand der Dichtungstechnik im Rohrleitungsbau, mit einer sehr hohen Lebenserwartung und einer sehr hohen Beständigkeit.

Für Sonderanwendungen in Industrie, Raffinerie und salzhaltigen Gewässern, erhalten Sie bei uns gerne auf Anfrage die Edelstahl-Manschette in Sonderlegierungen. Dazu bieten wir eine Gummidichtung in NBR-Qualität für Anwendungen mit Ölen, Fetten & Kohlenwasserstoffen. Für Trinkwasseranwendungen bieten wir eine Trinkwasser-Dichtung mit KTW-Zulassung.

Lieferprogramm

Sie erhalten die Quick-Lock Manschetten in zwei Konfigurationen:

Variante 1: Baulänge 400 mm, Durchmesser DN 150-400, Innenrohrdruck bis maximal 25 bar, Außenrohrdruck bis maximal 1,5 bar
Variante 2: Baulänge 500 mm, Durchmesser DN 450-500, Innenrohrdruck bis maximal 25 bar, Außenrohrdruck bis maximal 1,5 bar. Baulänge 500 mm, Durchmesser DN 600 Außenrohrdruck bis maximal 0,75 bar, DN 700 bis maximal 0,5 bar und DN 800 bis maximal 0,3 bar

Beim Einsatz der Quick-Lock in Druckrohrleitungen (Innendruck) kann die Druckbeständigkeit immer nur in Verbindung mit der Verwendung eines Protektorbleches garantiert werden.

Die Quick-Lock Manschetten müssen mit dem jeweiligen Quick-Lock Versetzpacker eingebaut werden, nur so ist eine qualitative Dienstleistung gewährleistet. Für nicht genormte Rohrinnendurchmesser erhalten Sie bei uns eine Vielzahl von Sondermaßnahmen. Für Anwendungen in der Druckrohrsanierung beraten wir Sie gerne persönlich. Bei Schäden in Drainageleitungen oder Filterverrohrung ist Quick-Lock als perforierte Manschette erhältlich.

Qualität und Nachweise

Neben dem qualitativ hochwertigen Produkt, legen wir allerhöchsten Wert auf eine fachgerechte Anwendung durch unsere Dienstleister. Die Reparaturen von Abwasserleitungen und Kanälen durch Innenmanschetten werden im neuen Merkblatt DWA M 143-5 geregelt.

Quick-Lock ist seit 2005 durch das Deutsche Institut für Bautechnik (DIBt) baurechtlich zugelassen. Die Zulassung regelt die Qualitätssicherung des Quick-Lock Systems mit all seinen Komponenten. Wir werden zweimal im Jahr durch die Materialprüfanstalt Darmstadt fremdüberwacht.

Die Anforderungen an die Hochdruck-Spülbeständigkeit von Rohr- und Sanierungssystemen ist in der DIN 19523 geregelt. Das Quick-Lock System erfüllt nach dieser Norm dieselben Anforderungen wie ein neu verlegtes Rohrsystem. 60 Spülsequenzen mit einem Druck von 110 bar an der Düse und einer anschließenden Dichtheitsprüfung waren die Anforderungen, die erfolgreich erfüllt worden sind.

Durch den Einsatz des Quick-Lock Systems wird die Standsicherheit des Rohres wiederhergestellt. Quick-Lock ist das einzige partielle Sanierungssystem mit einer Typenstatik für den Altrohrzustand II, ausgehend von einem hydrostatischen Wasserdruck von 5 m Wassersäule bei zweifacher statischer Sicherheit.
