QUICK-LOCK BRUNNEN
Vertikal oder horizontaler Einbau?
Das Quick-Lock System hat sich seit vielen Jahren auch in der Sanierung von Trinkwasser-, Meerwasser- und Brauchwasserbrunnen etabliert. Ob vertikaler oder horizontaler Einbau, für die Quick-Lock BRUNNEN Manschette egal.
Anwendungsbereich: Unabhängig vom Rohrmaterial kann Quick-Lock bei zahlreichen Schäden in der Brunnenverrohrung eingesetzt werden.
- undichte Rohrverbindungen
- Ausbrüche und Fehlstellen in der Filterverrohrung
- das Verschließen von kompletten Filterzonen

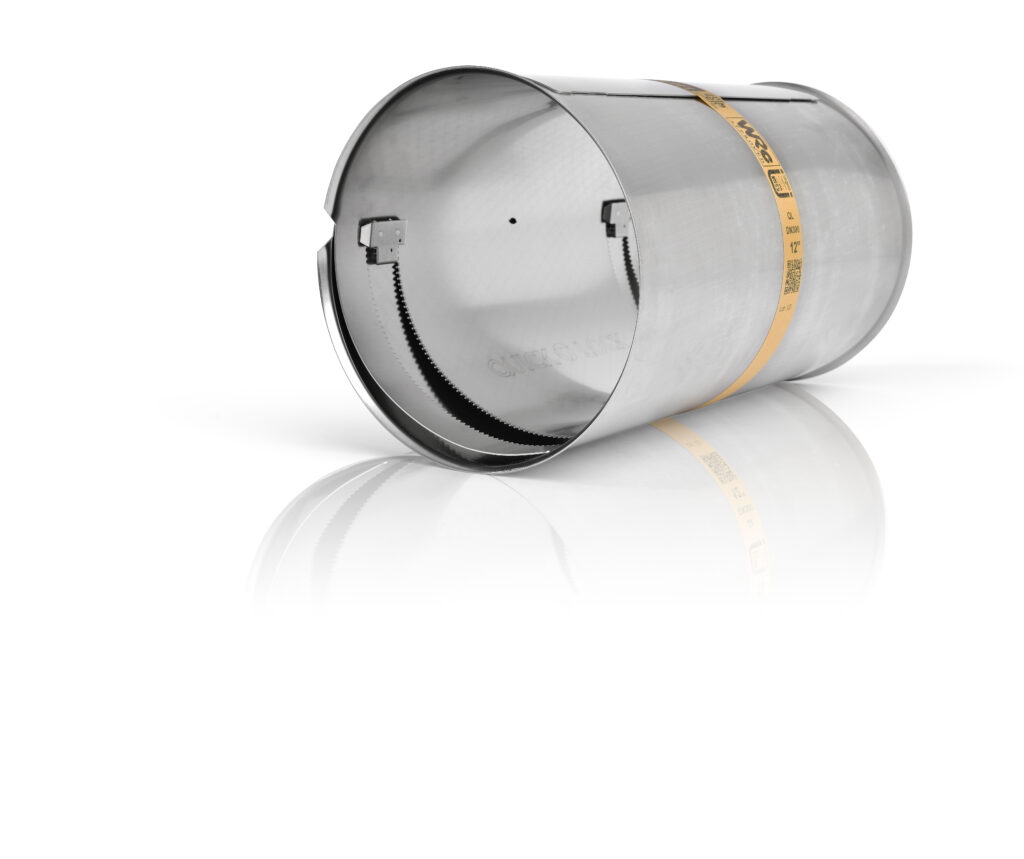

Systembeschreibung Quick-Lock BRUNNEN
Der Einbau einer Quick-Lock BRUNNEN Manschette in einem vertikalen Brunnenrohr unterscheidet sich kaum vom Einsatz in einem horizontalen Rohrsystem.
In der Brunnensanierung müssen die Versetzdrücke an die jeweilige Wassertiefe angepasst werden (10 Meter Wassersäule entsprechen 1 bar höherem Versetzdruck).
Für die Brunnensanierung erhalten Sie bei uns ein spezielles Versetzer-Equipment und im Trinkwasser bzw. Meerwasser zugelassene Materialien.
Funktionsprinzip
- Der Quick-Lock Versetzpacker für die Brunnensanierung ist speziell für den vertikalen Einsatz konstruiert.
- Auflagefüße halten die Manschetten auf dem Packer und führen den Versetzpacker zentriert durch die Brunnenverrohrung.
Versetzung
- eine Brunnenkamera
- ein Dreibein mit Winde
- den Quick-Lock Brunnenversetzpacker
- Ballast gegen Auftrieb
- Kompressor
Systemvorteile
- einfacher Versetzvorgang
- gelenkig gelagert
- keine Bauchemie
- hohe Lebensdauer
- baurechtlich zugelassen
- Typenstatik Altrohrzustand II
- geringe Investition
Einsatzbereich
- Brunnenrohre Trinkwasser
- Brunnenrohre Meerwasser
Spezifikationen
Materialien
Der eingesetzte Edelstahl 1.4404 / 1.4539 kann bedenkenlos im Trinkwasser- bzw. Meerwasserbereich eingesetzt werden. Als Dichtung erhalten Sie bei uns einen spezielle Silikon-Dichtung, die den Anforderungen der KTW Empfehlung des Bundesgesundheitsamtes entspricht.
Lieferprogramm
Sie erhalten Quick-Lock BRUNNEN in zwei Konfigurationen:
- Variante 1: Baulänge 400 mm, Durchmesser DN 150-400, Innenrohrdruck 10 bar, Außenrohrdruck 1,5 bar
- Variante 2: Baulänge 500 mm, Durchmesser DN 450-800, Innenrohrdruck 10 bar, Außenrohrdruck 1,5 bar
in Verbindung mit Quick-Lock Brunnenversetzpacker.
Qualität und Nachweise
Der Qualitätsstandard gleicht der klassischen Quick-Lock Manschette.
Lediglich die Dichtung wird in der Qualität an die Anforderungen des Bundesgesundheitsamtes angepasst (KTW-Empfehlung). Bei Einsätzen im Meerwasserbereich erhalten Sie die Quick-Lock BRUNNEN zudem in einer gesonderten Legierung.
Alle Informationen (Datenblätter, Handbücher und Zulassungen) zum kompletten Quick-Lock System von UHRIG sowie sämtliche Bestellformulare finden Sie unter: Downloads
Bei Fragen zu unseren Produkten stehen wir Ihnen jederzeit zur Verfügung.
